JZ-CK830开关柜智能操控装置


JZ-CK830开关柜智能操控装置

开关柜智能操控装置功能强大，用于3-35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，可取代传统开关柜的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮等元件，具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能语言防误提示、高压带电显示、分合闸回路电压显示、人体感应、柜内照明及RS485通讯接口等多项功能。

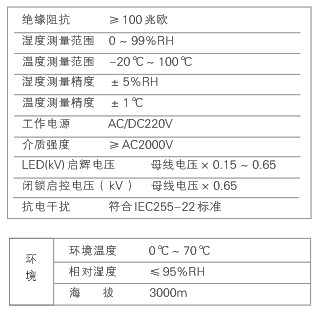

★ 性能指标

★ 性能特点

★ 一次模拟图指示
★ 具有分合闸回路完好指示
★ 语音防误提示功能
★ 二次分合闸回路电压测量及显示
★ 人体感应探头
★ 远方/就地、分/合闸操作
★ 温湿度数字控制功能
★ 通讯功能RS485

★ 接线图

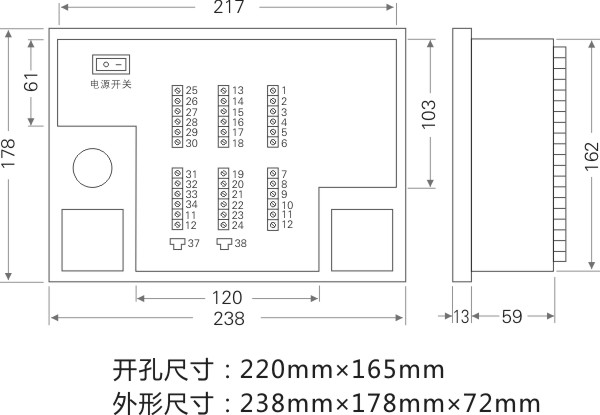

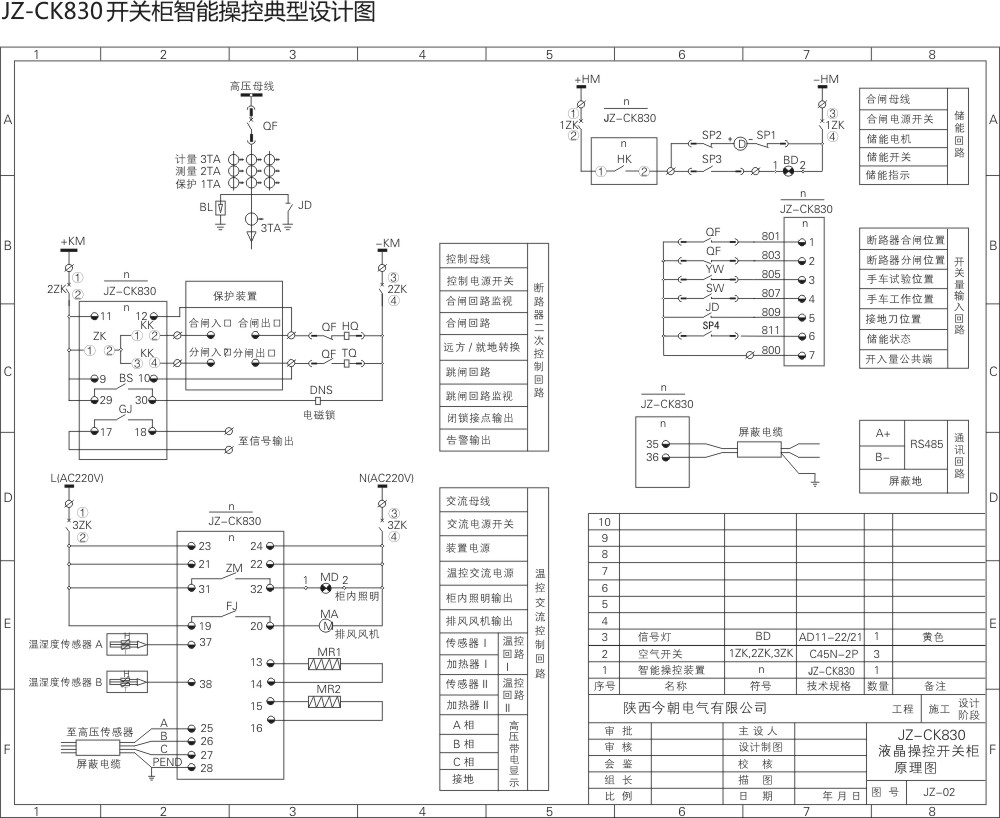

★ JZ-CK830开关柜智能操控典型设计图 ★ 外形尺寸及开孔尺寸
