★ 概述

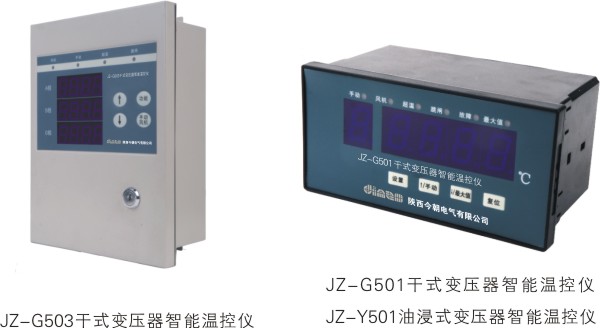

干式/油浸式变压器智能温控仪是保护变压器安全运行的控制装置。该装置精度高，误差小，抗干扰能力强，寿命长，可长期稳定、可靠地在高温高湿等恶劣环境下工作。它以先进的单片机为控制核心，采用高性能温度传感器，高分辨率的模数转换芯片，结合先进的数据存储技术，具备掉电数据记忆功能；采用看门狗技术防止单片机进入死循环，控制输出采用先给端口寄存器赋值后输出并对输出端口进行实时监测的编程技术，使控制输出更加可靠稳定；采用一系列EMI器件进行电磁干扰防范措施，使产品的各项性能迈上一个新的台阶。

★ 原理
该温控仪由温度监测系统和风机测控系统两部分组成。温度监测系统以单片机作为中央处理单元，配合其它电路构成温度监测系统，完成温度的测量、显示及相应信号输出的功能。风机测控系统完成各种状态报警和冷却风机的控制输出。
温度监测系统中，预埋在干式变压器三相绕阻中三支铂电阻传感器（PT100）产生与绕阻温度值相对应的电阻信号，经滤波、放大和A/D模数转换后输入单片机。单片机根据输入的测量资料以及由外部设定（包括厂家与用户）的各种控制参数，经过计算与处理，显示被测量绕阻的温度值并输出相应的控制信号。
监测系统中配有大容量EEPROM芯片，可随时存贮测量资料，能够对所有的设定参数及测量资料进行掉电保护。
