JZ-KG720/730开关状态指示仪系列


JZ-KG730开关状态指示仪系列

它集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带点闭锁及温、湿度控制等多功能于一体，指示功能可分可合，用户选用时只要提供一次方案图即可。另外产品还可以根据用户的要求实现回路电量参数及温、湿度等控制功能产品一体化布局配套装备于开关柜，这将简化过去开关柜的面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置，同时具备通讯功能，可将所有开关状态和温湿度情况上传至监控中心。

★ 技术指标

1、电源：AC220V±10% 50Hz ; DC220V
2、工作环境：温度：-20℃～70℃ 相对湿度：≤95%RH
3、功耗：≤10W
4、耐压强度：外壳与端子之间大于AC2000V
5、绝缘性能：外壳与端子之间大于100MΩ
6、模拟指示说明：
◆ 断路器状态指示（无源触点输入）：
合闸时，合闸触点闭合，红色模拟条亮
分闸时，分闸触点闭合，绿色模拟条亮
◆ 弹簧储能指示（无源触点输入）：
触点闭合，红色弹簧符号亮，表示已储能
触点断开，绿色弹簧符号亮，表示未储能
◆ 断路器位置指示（无源触点输入）
工作位置触点闭合时，红色模拟条亮
试验位置触点闭合时，绿色模拟条亮
◆ 接地刀闸位置指示（无源触点输入）：
触点闭合，红色模拟条亮，表示接地合闸
触点断开，绿色模拟条亮，表示接地断开
7、高压带电指示部分（带电自检功能）
◆ LED启辉电压（kV）：母线电压×0.15～0.65
◆ 闭锁启辉电压（kV）：母线电压×0.65
8、温、湿度控制部分
◆ 传感器路数：两路凝露，两路温度
◆ 逻辑关系：
当湿度≥93%RH或将形成凝露时加热，湿度精度5级。
温度≤6℃时，启动加热；≥16℃时，停止加热，温度精度2级。
◆ 断线报警：
加热器发生断线，相应报警指示灯亮，报警输出接点闭合。
9、RS485通讯
10、 JZ-KG730外形尺寸：214×170×53(mm)
JZ-KG730安装尺寸：180×120(mm)

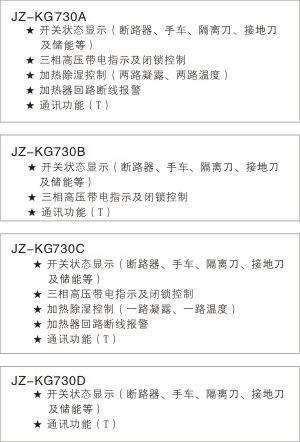

★ 性能特点

注意事项
(1) 失电状态下所有的发光指示均不亮，只有高压A、B、C相灯亮，以上接点信号均来自断路器的辅助接点；
(2) 进行耐压试验时，请将装置上所有端子接线拔下，A、B、C、地四位接线端请用耐压试验端子短接，以免损坏装置；
(3) 用户订货时，应注明加热电源类型，如使用直流电源，加热器输出接点应为无源接点。
